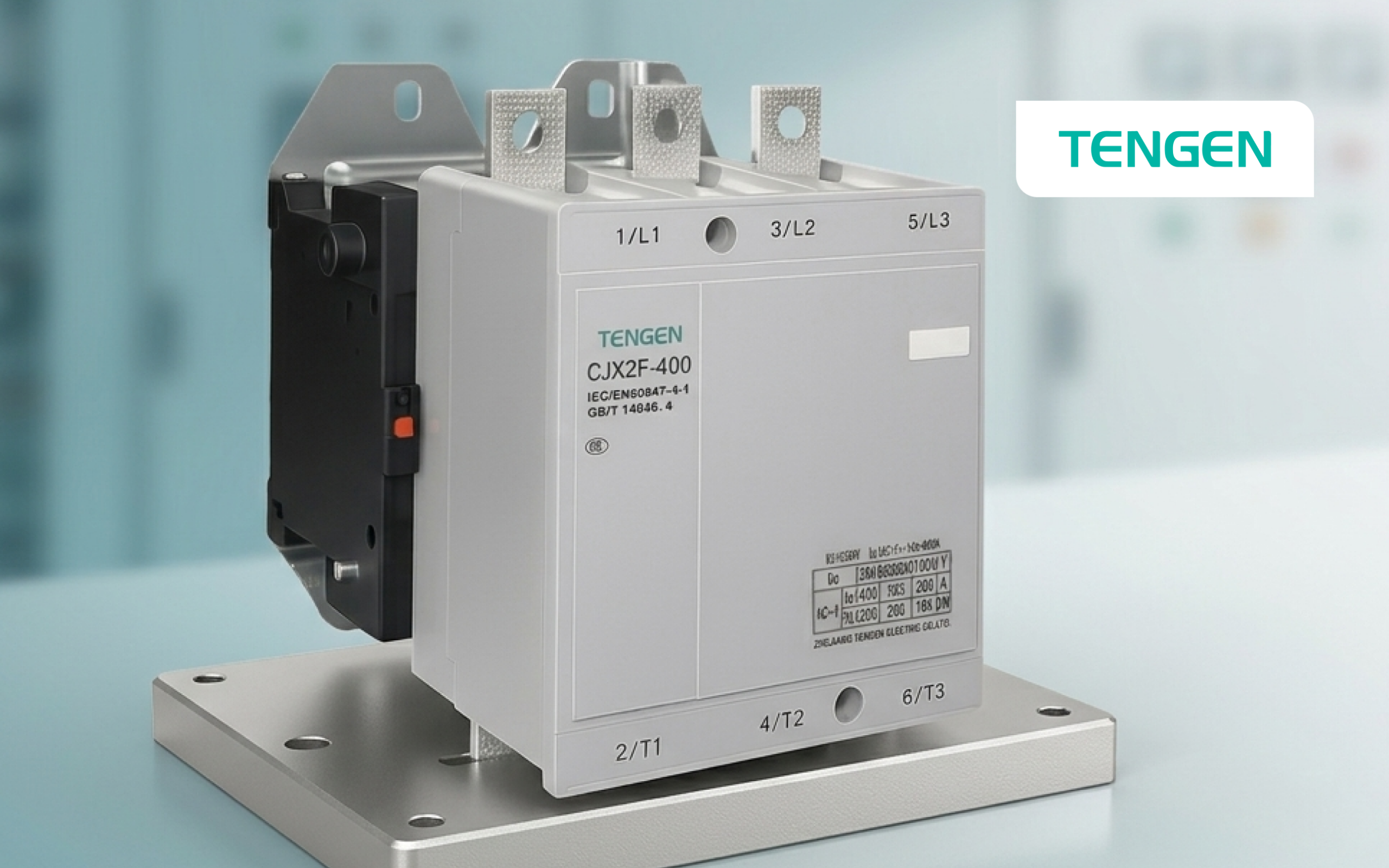

Контакторы с магнитной защёлкой CJX2F от Tengen

Компания Tengen рассказывает о контакторах с магнитной защёлкой серии CJX2F — коммутационных аппаратах для частой коммутации силовых электрических цепей в нормальном режиме работы. Подробный обзор серии опубликован в базе знаний на сайте tengen.pro.

Ключевая особенность серии — специальный электромагнит (магнитная защёлка), удерживающий контакты в замкнутом положении после снятия напряжения с катушки управления. CJX2F применяются в цепях переменного тока частотой 50/60 Гц с номинальным рабочим напряжением до 400 В и номинальным рабочим током до 630 А (категория AC-3). Серия соответствует требованиям МЭК 60947-4-1.

Устройство и принцип работы

CJX2F — линейка трёхполюсных (3P) контакторов, представленная шестью типоразмерами по току AC-3: 150, 185, 265, 400, 500 и 630 А. Основное отличие от классических контакторов — конструкция катушки с двумя обмотками (замыкающей и размыкающей) и удерживающий электромагнит. После кратковременного импульса на замыкание контактор фиксируется в замкнутом положении механически, без постоянной подачи напряжения на катушку — это делает CJX2F оптимальным решением для цепей с длительными интервалами замкнутого состояния. Контакторы не предназначены для защиты цепей от перегрузки и короткого замыкания и устанавливаются совместно с соответствующим аппаратом защиты.

Преимущества серии CJX2F

• Энергоэффективность — удерживающий электромагнит позволяет контактам оставаться в замкнутом положении при полном снятии напряжения с катушки управления, что исключает гул катушки, снижает тепловыделение внутри щита и сводит потребление энергии в режиме удержания к нулю.
• Высокая коммутационная способность — номинальный рабочий ток до 630 А в категории AC-3 позволяет применять серию в мощных промышленных установках: насосных и компрессорных станциях, системах вентиляции и кондиционирования, конвейерных линиях. Номинальная включающая способность достигает 6740 А (для CJX2F-630), отключающая — 6300 А при 400 В.
• Высокая износостойкость — механическая износостойкость от 1 до 3 млн циклов В-О в зависимости от типоразмера, электрическая — до 800 000 циклов В-О. Контакты выполнены из сплава серебра, что обеспечивает стабильность параметров на протяжении всего срока службы.
• Расширяемость — конструкция допускает установку до двух приставок контактных серии F4, суммарно до 8 пар дополнительных вспомогательных контактов, что позволяет интегрировать контактор в системы автоматизации без промежуточных реле.
• Компактные габариты — при номинальных токах до 630 А контакторы сохраняют компактную конструкцию, упрощающую компоновку щитового оборудования.
• Широкий диапазон рабочих температур — нормальная рабочая температура от −15 до +70 °C, предельная — от −40 до +70 °C.

Основные технические характеристики

Номинальное напряжение управления катушки — 220 В или 380 В, рабочий диапазон — 85–110% от номинального. Время срабатывания на замыкание составляет от ≤40 мс (типоразмеры 150/185) до ≤75–80 мс (400/500/630), время срабатывания на размыкание — ≤100 мс для всех типоразмеров. Максимальная частота коммутаций — от 1200 циклов/час для младших типоразмеров до 120 циклов/час для старших.

Полный ассортимент серии CJX2F представлен в каталоге на сайте tengen.pro.
