TGD1 от Tengen: автоматические выключатели для защиты двигателей и аксессуары к ним

Компания Tengen представляет серию автоматических выключателей для защиты электродвигателей TGD1, а также полный комплект аксессуаров к ней. Подробные материалы об устройстве и характеристиках серии опубликованы в базе знаний: обзор TGD1 и аксессуары для TGD1.

Серия TGD1

TGD1 — специализированный аппарат для защиты асинхронных электродвигателей с короткозамкнутым ротором от перегрузки, короткого замыкания и обрыва фазы, а также для управления нечастыми пусками. Серия представлена двумя типоразмерами — 32 и 80, охватывает диапазон номинальных токов от 0,16 до 80 А и рассчитана на напряжение до 690 В. Регулируемый тепловой расцепитель позволяет точно настроить ток срабатывания под фактический номинальный ток двигателя, исключая как ложные отключения при пусковых токах, так и недозащиту обмоток. Серия соответствует требованиям IEC 60947-1 и IEC 60947-2.

Типичные области применения — промышленные установки, насосные станции, системы вентиляции и кондиционирования, агропромышленные объекты.

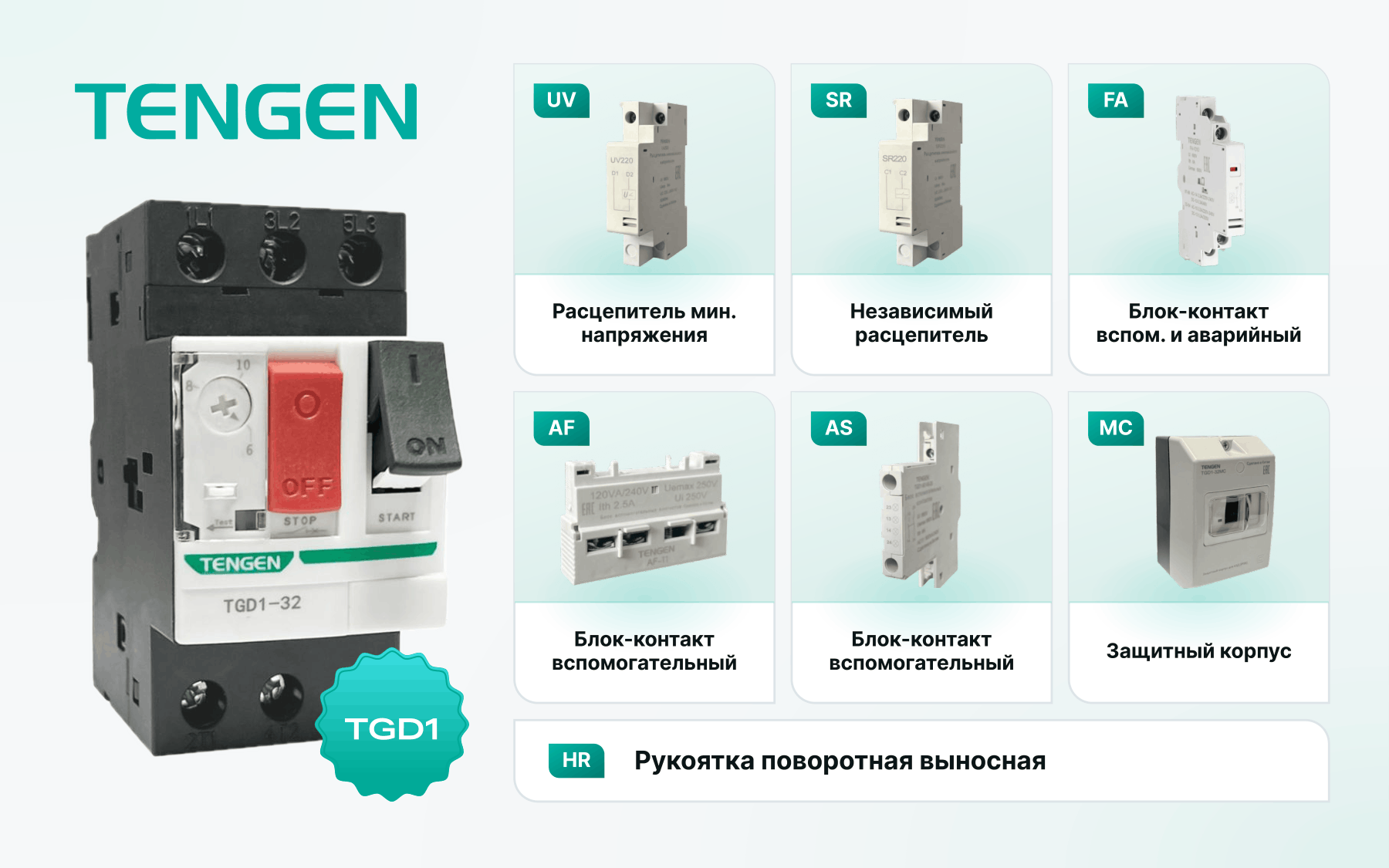

Аксессуары для серии TGD1

Широкий ассортимент аксессуаров позволяет адаптировать выключатели TGD1 под требования конкретных схем управления и условий эксплуатации. В перечень входят:

• Расцепитель минимального напряжения UV — автоматически отключает выключатель при снижении напряжения ниже допустимого уровня и блокирует повторное включение до восстановления питания выше 85% от номинального. Доступен для напряжений цепей управления 110, 220 и 380 В.
• Независимый расцепитель SR — обеспечивает дистанционное отключение выключателя по сигналу от кнопки аварийного останова, реле защиты или системы автоматизации. Доступен для напряжений 110, 220 и 380 В.
• Блок-контакт вспомогательный фронтального монтажа AF — устанавливается с лицевой стороны выключателя TGD1-32(X), выпускается в конфигурациях 1NO+1NC и 2NO. Предназначен для сигнализации о состоянии выключателя и интеграции в схемы управления.
• Блок-контакт вспомогательный бокового монтажа AS — единственный аксессуар, совместимый с обоими типоразмерами серии (TGD1-32(X) и TGD1-80). Устанавливается сбоку выключателя, выпускается в конфигурациях 1NO+1NC и 2NO.
• Блок-контакт вспомогательный и аварийный FA — совмещает функции сигнализации рабочего состояния и аварийного срабатывания, доступен в четырёх конфигурациях контактов.
• Защитный корпус MC — повышает степень защиты выключателя TGD1-32 до IP55, что делает его пригодным для эксплуатации в условиях повышенной запылённости или влажности.
• Рукоятка поворотная выносная — обеспечивает ручное дистанционное включение и отключение выключателя непосредственно с двери шкафа. Совместима с типоразмером TGD1-32X.

Полный ассортимент серии TGD1 и аксессуаров к ней представлен в каталоге на сайте tengen.pro.
